10mm PCB भएको LED T8 ट्यूब हाउसिंग: US क्रेता FAQ, Fit चेक र 2026 को लागि सोर्सिङ गाइड

यूएस प्रकाश खरीददारहरूको लागि कुञ्जी टेकवे

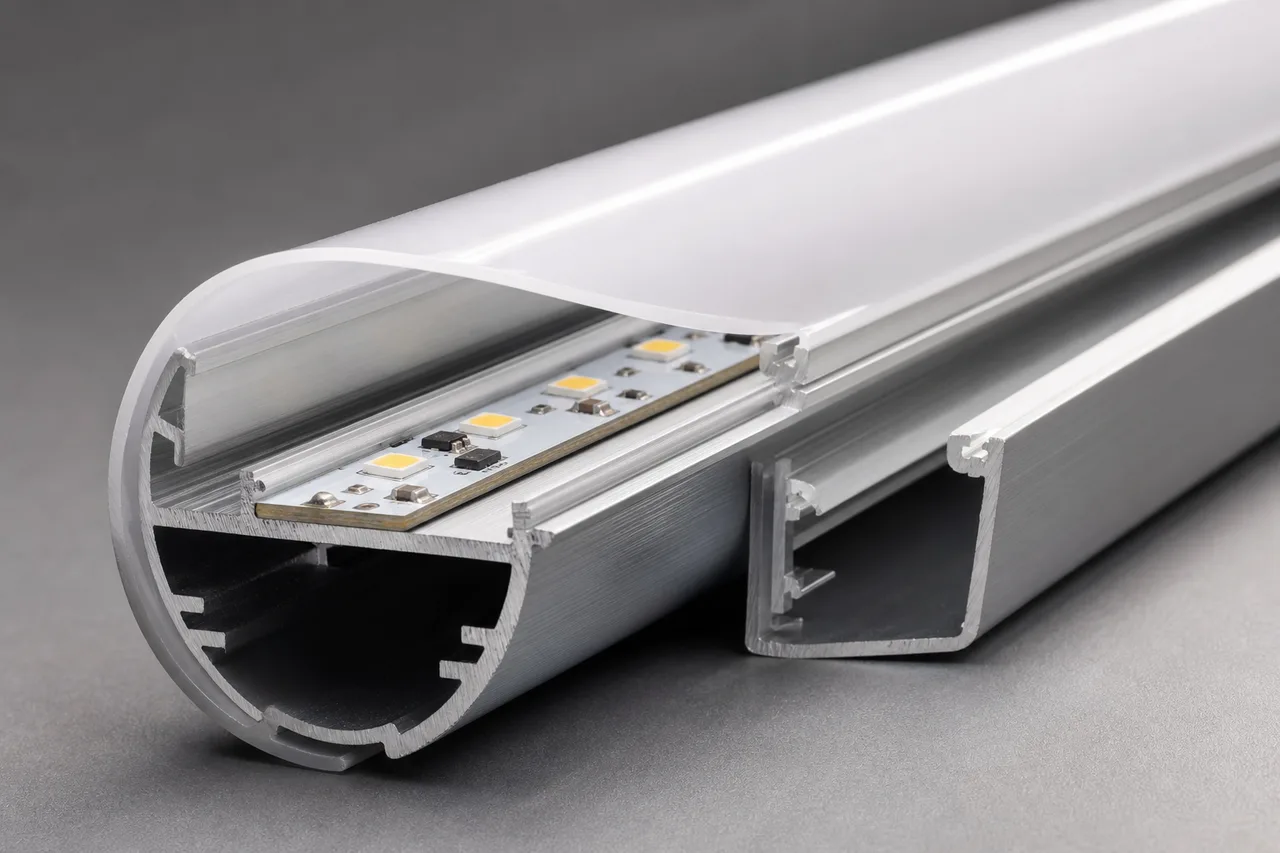

वाक्यांशJE अर्ध-एल्युमिनियम/सेमी-प्लास्टिक ट्यूब-हाउसिंग निर्माणयस उत्पादन वर्गको पछाडि व्यावहारिक वास्तुकलाको वर्णन गर्दछ: 6063 एल्युमिनियम आधारले एलईडी बोर्ड बोक्छ र तातो व्यवस्थापन गर्न मद्दत गर्दछ, जबकि पोली कार्बोनेट डिफ्यूजरले दृश्यात्मक अप्टिकल आवरण बनाउँछ। त्यो विभाजन महत्त्वपूर्ण छ। एल्युमिनियमले PCB लाई स्थिर माउन्टिङ सतह र अनुमानित मेकानिकल ब्याकबोन दिन्छ; डिफ्यूजरले उपस्थिति, प्रकाश प्रसारण, र बोर्डमा पहुँच नियन्त्रण गर्दछ। यो केवल एक सजावटी खोल छैन।

अमेरिकी खरीददारहरूको लागि, पहिलो प्रश्न मूल्य होइन। यो अनुकूलता हो। 10 मिमी PCB धेरै जेनेरिक LED ट्यूब बोर्डहरू भन्दा साँघुरो हुन्छ, र ड्राइभरले डिफ्यूजर विरुद्ध थिचेर वा अन्तिम क्याप्समा हस्तक्षेप नगरी आवास भित्र फिट हुनुपर्छ। JE-28 अधिकतम 12 मिमीको चालक उचाइको साथ सूचीबद्ध गरिएको छ, त्यसैले तपाईंको ड्राइभरको शरीर, तार, इन्सुलेशन, र तनाव-राहत विवरणहरू छुट्टै नभई सँगै जाँच गर्नुपर्छ।

मानक JE-28 IP20 हो। यसले यसलाई इनडोर ल्युमिनेयरहरू र रेट्रोफिट-शैली ट्यूब एसेम्बलीहरू सुकाउन उपयुक्त बनाउँदछ, स्वचालित रूपमा वाशडाउन क्षेत्रहरू वा खुला फिक्स्चरहरूमा होइन। JE ले प्लान्ट लाइटिङ, फ्रिजको प्रकाश, र बाहिरी पार्किङ जस्ता अनुप्रयोगहरूको लागि वाटरप्रूफ ट्यूब-हाउसिङ शैलीहरू पनि प्रदान गर्दछ, तर ती उपयुक्त वाटरप्रूफ कन्फिगरेसनको रूपमा उद्धृत गरिनुपर्छ। को साथ सुरु गर्नुहोस्JE LED T8 ट्यूब आवास 10mm PCB संगविनिर्देशन र उत्पादन अर्डर अनुमोदन गर्नु अघि सटीक रेखाचित्रको लागि सोध्नुहोस्।

JE-28 LED T8 आवास विवरणहरू: आयाम, सामग्री र कन्फिगरेसन विकल्पहरू

JE-28 10 x 1.2 mm PCB बोर्ड साइजको लागि निर्मित 26 मिमी T8 आवास हो। त्यो आयाम मेकानिकल योग्यताको लागि सुरूवात बिन्दु हो। नाममात्र 10 मिमी चौडाइ भएको बोर्डले अझै पनि समस्याहरू सिर्जना गर्न सक्छ यदि यसको कम्पोनेन्टको उचाइ, सोल्डर जोइन्टहरू, कनेक्टर प्लेसमेन्ट, वा माउन्ट गर्ने विधि आवास विकासको क्रममा प्रयोग गरिएको नमूना भन्दा फरक छ।

आवासले पोली कार्बोनेट डिफ्यूजर विकल्पहरू र प्लास्टिकको अन्त क्याप्सको साथ 6063 एल्युमिनियम आधार प्रयोग गर्दछ। JE ले आन्तरिक ड्राइभर व्यवस्था र अधिकतम चालक उचाइ १२ मिमी सूचीबद्ध गर्दछ। उपलब्ध लम्बाइहरू 600 mm देखि 2400 mm सम्म चल्छन्, अनुकूलन लम्बाइहरू उपलब्ध छन्। लम्बाइ, डिफ्यूजर फिनिश, एन्ड-क्याप स्टाइल, र ड्राइभर पोजिसनलाई एकल एसेम्बली निर्णयको रूपमा व्यवहार गर्नुपर्छ किनभने प्रत्येकले स्थापना, प्रकाश वितरण र प्याकिङलाई असर गर्छ।

अर्डर गर्नु अघि T8 हाउसिङलाई कसरी योग्य बनाउने: PCB, ड्राइभर, डिफ्युजर र एन्ड-क्याप चेक

क्याटलग पृष्ठमा एक आवास सही देखिन सक्छ र अझै पनि विधानसभा को समयमा असफल हुन सक्छ। सामान्य कारणहरू नाटकीय छैनन्: चालक केही मिलिमिटर धेरै अग्लो हुन्छ, PCB डिफ्यूजर मुनि झुक्छ, अन्तिम क्यापले ट्यूबलाई सुरक्षित रूपमा राख्दैन, वा कनेक्टरले आन्तरिक तार मोडको लागि कुनै ठाउँ छोड्दैन। पूर्ण विधानसभा योग्य बनाउनुहोस्, न केवल एल्युमिनियम एक्सट्रुसन।

1. PCB रूपरेखा पुष्टि गर्नुहोस्।JE लाई 10 mm चौडाइ, 1.2 mm मोटाई, माउन्टिङ होल, कपर किप-आउट, कनेक्टर, र सबैभन्दा अग्लो कम्पोनेन्टहरू सहितको वास्तविक बोर्ड रेखाचित्र पठाउनुहोस्। नाममात्र बोर्ड साइजमा मात्र भर नपर्नुहोस्।
2. चालक खाम जाँच गर्नुहोस्।चालकको अधिकतम उचाइ र चौडाइ 12 मिमी आवास सीमासँग तुलना गर्नुहोस्। क्लियरेन्स समीक्षामा टर्मिनलहरू, तातो-सङ्क्रमण, इन्सुलेट आस्तीनहरू, र तार निकासहरू समावेश गर्नुहोस्।
3. डिफ्यूजर फिट निरीक्षण गर्नुहोस्।संलग्नता, झुकाउने, देखिने हटस्पटहरू, र हटाउने बलका लागि चयन गरिएको पोली कार्बोनेट कभरको परीक्षण गर्नुहोस्। धेरै तंग भएको डिफ्यूजरले एक्सट्रुसनलाई तनाव दिन सक्छ; धेरै ढिलो भएकोले ढुवानीको समयमा खस्न सक्छ।
4. अन्तिम क्याप्स र तारहरूको समीक्षा गर्नुहोस्।क्याप सामाग्री, रिटेन्सन विधि, तार मार्ग, कनेक्टर पहुँच, र समाप्त ट्यूब निश्चित स्थापना मानक वा ग्राहक फिक्स्चर इन्टरफेस पूरा गर्नुपर्छ कि छैन पुष्टि गर्नुहोस्।
5. समाप्त नमूना अनुमोदन गर्नुहोस्।एसेम्बल गरिएको ट्यूबलाई पावर गर्नुहोस्, तातो व्यवहार र प्रकाश उपस्थिति निरीक्षण गर्नुहोस्, त्यसपछि लक्ष्य फिक्स्चर वा क्लिपहरूमा सम्मिलन परीक्षण गर्नुहोस्। उत्पादन अर्डर राख्नु अघि स्वीकृत कम्पोनेन्ट संस्करणहरू रेकर्ड गर्नुहोस्।

परियोजनामा ​​तंग फिक्स्चर क्लियरेन्स हुँदा एक्सट्रुजन रेखाचित्र र भौतिक नमूनाको लागि सोध्नुहोस्। एउटा नमूनाले प्याकेजिङ र ह्यान्डलिङ समस्याहरू पनि उजागर गर्दछ जुन रेखाचित्रहरूले देखाउँदैनन्। लामो ट्युबहरू डिफ्यूजर चिन्हहरू, अन्त-क्याप क्षति, वा थोरै झुकावको साथ आउन सक्छ यदि कार्टन डिजाइन शिपिंग लम्बाइसँग मेल खाँदैन। ती ठूला उत्पादन अघि ठीक गर्न सस्तो र अमेरिकी वितरण ढुवानी पछि ठीक गर्न महँगो छन्।

FAQ: JE-28 LED T8 ट्यूब हाउसिंग वाटरप्रूफ वा बाहिरी र फ्रीजर प्रकाशको लागि उपयुक्त छ?

JE द्वारा आपूर्ति गरिएको मानक JE-28 स्पेसिफिकेशन IP20 हो, त्यसैले यसलाई ड्राई-लोकेशन हाउसिंगको रूपमा व्यवहार गर्नुपर्छ। त्यो भिन्नता बिरुवाको प्रकाश, रेफ्रिजरेटर प्रकाश, बाहिरी पार्किङ, वा संक्षेपण, स्प्रे, धुलो, वा तापमान साइकल चलाउने कुनै पनि स्थापना निर्दिष्ट गर्ने खरीददारहरूको लागि महत्वपूर्ण छ। JE ले विशेष अनुप्रयोगहरूको लागि वाटरप्रूफ T8 आवास शैलीहरू प्रदान गर्दछ, तर वाटरप्रूफ संस्करण पहिचान गरी छुट्टै उद्धृत गर्नुपर्छ।

के एक 10 मिमी PCB र आन्तरिक चालक यो T8 ट्यूब आवास फिट हुनेछ?

हो, JE-28 10 x 1.2 mm PCB र 12 mm को अधिकतम चालक उचाइको साथ आन्तरिक चालक व्यवस्थाको लागि निर्दिष्ट गरिएको छ। यसको मतलब हरेक 10 मिमी बोर्ड र प्रत्येक आन्तरिक चालक फिट हुनेछ भन्ने होइन। तपाईंको बोर्डको सबैभन्दा अग्लो LED, क्यापेसिटर, कनेक्टर र सोल्डर गरिएको तार उपलब्ध आन्तरिक क्लियरेन्स भित्र रहनु पर्छ। फिट समीक्षाको लागि JE लाई PCB फाइल र ड्राइभर डाटाशीट पठाउनुहोस्, त्यसपछि जनसंख्या नमूनाको साथ परिणाम प्रमाणित गर्नुहोस्।

नमूनाहरू, MOQ, अनुकूलन लम्बाइहरू, टुलिङ्ग र युएस फर्वार्डरमा ढुवानीले कसरी काम गर्छ?

JE ले ग्राहकको फर्वार्डर गोदाममा नमूनाहरू, कोटेशनहरू, अनुकूलन लम्बाइहरू, OEM/ODM एक्सट्रुसन र ढुवानी प्रदान गर्न सक्छ भनी बताउँछ। व्यावसायिक विवरणहरू चयन गरिएको प्रोफाइल, डिफ्यूजर, अन्तिम क्याप्स, टुलिङ्ग स्थिति, मात्रा, प्याकेजिङ्ग, र गन्तव्य व्यवस्थामा निर्भर हुन्छन्। नमूना लिड टाइम, उत्पादन MOQ, निजी मोल्ड आवश्यक भएमा टुलिङ्ग चार्ज, कट-लम्बाइ सहिष्णुता, कार्टन आयामहरू, र ढुवानीसँग आपूर्ति गरिएका कागजातहरू सोध्नुहोस्। यदि तपाइँको टोलीले US फर्वार्डर प्रयोग गर्दछ भने, उद्धरण अन्तिम हुनु अघि गोदाम ठेगाना र कार्गो मार्किङ आवश्यकताहरू प्रदान गर्नुहोस्।

JE Dongguan निर्माण, OEM/ODM एक्सट्रुजन र समाप्त-Luminaire दस्तावेजीकरण

JE, औपचारिक रूपमा Dongguan Jinen प्रकाश प्रविधि कं, लिमिटेड, Dongguan, चीन मा extruded एलईडी प्रकाश कम्पोनेन्टहरू निर्माण गर्दछ। यसको दायरामा एलईडी एल्युमिनियम प्रोफाइलहरू, एलईडी प्लास्टिक प्रोफाइलहरू, पीसी ट्यूबहरू र डिफ्यूजरहरू, T5, T6, T8, T10, र T12 ट्यूब आवासहरू, साथै ट्राइ-प्रूफ लाइट हाउसिङहरू समावेश छन्। त्यो उत्पादन चौडाई उपयोगी हुन्छ जब परियोजनाले पहिलो प्रोटोटाइप पछि आकार वा निर्माण परिवर्तन गर्दछ। एक खरिदकर्ताले सम्पूर्ण सोर्सिङ प्रक्रिया पुन: सुरु गर्नुको सट्टा एउटै आपूर्तिकर्ता मार्फत अर्ध-एल्युमिनियम आवास, पूर्ण एल्युमिनियम आधार, वा फरक ट्यूब व्यासको तुलना गर्न सक्छ।

JE ले सार्वजनिक मोल्डहरू, निजी मोल्डहरू, OEM/ODM एक्सट्रुसन, र अनुकूलन परियोजना कार्यलाई समर्थन गर्दछ। सार्वजनिक-मोल्ड सोर्सिङले मानक JE-28 ज्यामितिको लागि अर्थ बनाउन सक्छ जब प्रोफाइल पहिले नै तपाइँको PCB र डिफ्यूजर आवश्यकताहरूसँग मेल खान्छ। एक निजी मोल्ड अधिक सुरक्षित हुन्छ जब तपाईंलाई एक गैर-मानक कनेक्टर पकेट, एक फरक माउन्ट सुविधा, एक स्वामित्व अन्त टोपी, वा एक संशोधित क्रस-सेक्शन चाहिन्छ। सही छनोट अपेक्षित भोल्युममा निर्भर गर्दछ र भविष्यको आपूर्तिमा तपाईलाई कति नियन्त्रण चाहिन्छ।

अमेरिकी आयातकर्ताहरू र प्रकाश कारखानाहरूको लागि, कागजातले उत्पादनको फोटो भन्दा बढी कभर गर्नुपर्छ। प्रोफाइल रेखाचित्र, सामग्री विवरण, डिफ्यूजर विकल्प, लम्बाइ सहिष्णुता, अन्त-क्याप स्पेसिफिकेशन, प्याकिङ विवरणहरू, र पूरा भएको ल्युमिनेयरको लागि विद्युतीय जानकारी अनुरोध गर्नुहोस्। आवास आफैं प्रमाणित समाप्त एलईडी ट्यूबको रूपमा एउटै कुरा होइन। यदि तपाईंको ग्राहक, AHJ, वितरक, वा परियोजना विशिष्टतालाई विशेष सूची वा अनुपालन कागजातहरू चाहिन्छ भने, डिजाइन स्थिर हुनु अघि त्यो आवश्यकता पहिचान गर्नुहोस्।

जेईले यो पनि बताउँछ कि यसले थोक बिक्रेताहरू, ठेकेदारहरू, प्रकाश कारखानाहरू, र कस्टम-परियोजना ग्राहकहरूलाई सेवा दिन्छ। यसले आपूर्तिकर्तालाई कम्पोनेन्ट खरिद र निजी-लेबल ट्यूब विकास दुवैको लागि उपयुक्त बनाउँछ, व्यावसायिक दायरा स्पष्ट रूपमा लेखिएको छ। खरिद कागजातमा अनुमोदित रेखाचित्र, नमूना फोटोहरू, संशोधन नम्बर, र सामग्री विकल्पहरू राख्नुहोस्। यसले एक्स्ट्रुजन सोर्सिङमा परिचित समस्यालाई रोक्छ: एक प्रतिस्थापन ब्याच जुन आयामी रूपमा नजिक छ तर वास्तवमा आदानप्रदान योग्य छैन।
