OEM रैखिक प्रकाशको लागि T8 डबल-पक्षीय एलईडी ट्यूब आवास

JE कोT8 डबल पक्षीय एलईडी ट्यूब आवासOEM रैखिक-प्रकाश परियोजनाहरूको लागि एक खाली संलग्न प्लेटफर्म हो। पुष्टि गरिएको कन्फिगरेसनमा 26 मिमी बाहिरी व्यास, दुई 12 × 1 मिमी PCB पोजिसनहरू, आन्तरिक 6063 एल्युमिनियम प्रोफाइल, स्पष्ट वा फ्रोस्टेड पोली कार्बोनेट एन्क्लोजर, प्लास्टिकको अन्त क्याप्स, र बाह्य-ड्राइभर लेआउट छ। मानक वा अनुकूलित लम्बाइहरू 600 mm देखि 2400 mm सम्म उपलब्ध छन्, IP20 र IP65 कन्फिगरेसनहरू प्रस्तावित छन्।

मुख्य शब्द होआवास। LEDs, PCB असेंबलीहरू, तारिङ, चालक, अन्त्य समाप्ति, र कुनै पनि आवश्यक सिलहरू चयन र एकीकृत नभएसम्म यो उत्पादन काम गर्ने बत्ती बन्दैन। त्यसैले खरीददारहरूले यसलाई नियन्त्रण गरिएको रेखाचित्र र एक भेला गरिएको नमूनाबाट मूल्याङ्कन गर्नुपर्छ - T8 नामबाट मात्र होइन। हालको समीक्षा गर्नुहोस्T8 डबल-पक्षीय चमकदार आवासJE लाई तपाइँको PCB र परियोजना आवश्यकताहरू पठाउनु अघि।

उत्पादन एक खाली OEM आवास हो, समाप्त T8 बत्ती वा फ्लोरोसेन्ट प्रतिस्थापन होइन

"T8" ले सामान्य ट्यूब ढाँचा पहिचान गर्दछ, तर यसले अवस्थित फ्लोरोसेन्ट फिक्स्चरसँग विद्युतीय वा मेकानिकल अनुकूलता स्थापना गर्दैन। पूर्ण रूपमा फरक बोर्डहरू, तारहरू, अन्त क्यापहरू, माउन्टिंग विवरणहरू, र पावर आर्किटेक्चर प्रयोग गर्दा 26 मिमी आवास परिचित देखिन सक्छ।

यसले परम्परागत फ्लोरोसेन्ट ब्यालास्ट स्वीकार गर्छ, G13 ल्याम्पहोल्डरमा फिट हुन्छ, मुख्य-मूल्याङ्कन गरिएका पिनहरू समावेश गर्दछ, वा स्थापना गरिएको बत्तीलाई एक-एक-एकलाई प्रतिस्थापन गर्न सक्छ भनी नसोच्नुहोस्। ती विवरणहरू मध्ये कुनै पनि आवास व्यास द्वारा पुष्टि गरिएको छैन। यदि रिट्रोफिट अनुकूलता आवश्यक छ भने, स्वीकृति रेखाचित्रमा आधार ज्यामिति, पिन व्यवस्था, समग्र बत्तीको लम्बाइ, विद्युतीय इनपुट, तारिङ मोड, र फिक्स्चर इन्टरफेस राख्नुहोस्।

यो भिन्नताले खरिदलाई पनि असर गर्छ। हाउजिङ स्पेसिफिकेशनले एक्सट्रुजन र एन्क्लोजर प्याकेज पहिचान गर्छ। यसले आफैले एलईडी मात्रा, रङको तापक्रम, प्रकाश उत्पादन, अप्टिकल वितरण, पावर, चालक व्यवहार, डिमिङ, सर्ज प्रोटेक्शन, सञ्चालन तापमान, वा सेवा जीवनलाई परिभाषित गर्दैन। ती क्रेताको कम्पोनेन्ट डिजाइन र योग्यता कार्यक्रमद्वारा नियन्त्रित सम्पन्न-लुमिनेयर निर्णयहरू हुन्।

डबल-साइडेड T8 हाउसिङ असेंबलीको क्रस-सेक्शन

असेंबलीले आन्तरिक एल्युमिनियम प्रोफाइलको साथ गोलाकार पोली कार्बोनेट बडी जोड्छ। त्यो क्रस-सेक्शन भित्र दुई PCB स्थितिहरू छन्, प्रत्येकलाई 12 × 1 mm को रूपमा चिनिन्छ। यो व्यवस्थाले OEM डिजाइनरलाई एउटा २६ मिमी ट्यूब खाम भित्र एलईडी बोर्डहरूका लागि दुईवटा माउन्ट गर्ने स्थानहरू दिन्छ।

एल्युमिनियम सम्मिलितले PCB स्थानहरूको लागि परिभाषित आन्तरिक संरचना प्रदान गर्दछ। यसले बोर्डबाट तातो स्थानान्तरणमा पनि भाग लिन सक्छ, तर थर्मल प्रदर्शन मिश्र धातुको नाम वा प्रोफाइलबाट मात्र अनुमान गर्न सकिँदैन। LED लोडिङ, बोर्ड निर्माण, थर्मल-इन्टरफेस सामग्री, सम्पर्क गुणस्तर, चालक हानि, परिवेश तापमान, ट्यूब अभिमुखीकरण, र airflow सबै सञ्चालन तापमान असर गर्छ। स्थापित एलईडी बोर्डहरूको साथ थर्मल डिजाइन अनुमोदन गर्नुहोस्।

कसरी जोडिएको PCB पोजिसनहरूले दुई उज्यालो अनुहारहरूलाई समर्थन गर्दछ

दुई PCB स्थितिहरूले LED लाई सम्पूर्ण परिधिलाई उज्यालो पार्न एउटै बोर्डमा भर पर्नुको सट्टा ट्यूबको दुई छेउमा व्यवस्थित गर्न अनुमति दिन्छ। यसले द्विदिशात्मक रैखिक प्रकाश, निलम्बित ल्युमिनेयरहरू, प्रदर्शन प्रकाश, ट्रान्जिट भित्री, र अन्य स्थापनाहरू जहाँ एक भन्दा बढी दिशामा प्रकाश आवश्यक हुन्छ अनुरूप हुन सक्छ।

एक्सट्रुजनले विशिष्ट बीम कोण वा बराबर 50/50 प्रकाश विभाजनको ग्यारेन्टी गर्दैन। वास्तविक वितरण PCB स्थिति, LED प्याकेज, डायोड स्पेसिङ, बोर्ड चौडाइ, पोली कार्बोनेटको दूरी, डिफ्यूजर फिनिश, आन्तरिक अवरोध, र नजिकैको ल्युमिनेयर सतहहरूको अभिमुखीकरणमा निर्भर गर्दछ। क्लियर पीसीले एलईडी परिभाषा र आउटपुट दिशालाई सुरक्षित राख्छ; फ्रोस्टेड पीसीले प्रकाशलाई अझ प्रभावकारी रूपमा मिक्स गर्छ तर देखिने तीव्रता घटाउन र बीम नियन्त्रणलाई नरम गर्न सक्छ।

टुलिङ वा उत्पादन अनुमोदन अघि, दुवै पक्षबाट प्रबुद्ध नमूना निरीक्षण गर्नुहोस्। LED इमेजिङ, एल्युमिनियम इन्सर्ट नजिकैको गाढा ब्यान्डहरू, रंग भिन्नता, छायाहरू, र दुई अनुहारहरू बीचको चमकमा भिन्नताहरू हेर्नुहोस्। फोटोमेट्रिक परीक्षण समाप्त-लुमिनेयर स्तरमा पर्दछ किनभने खाली आवासमा प्रकाशको स्रोत हुँदैन।

खरिदकर्ता-निर्दिष्ट एलईडी, PCB असेम्ब्ली, तार, चालक, र सिलहरू बनाम आपूर्ति गरिएको आवास घटकहरू पुष्टि गर्नुहोस्।

आवास कोटेशनले JE-आपूर्ति गरिएको भागहरूलाई खरिदकर्ताले आपूर्ति गरेको विद्युतीय भागहरूबाट अलग गर्नुपर्छ। प्रकाशित उत्पादन विवरणको आधारमा, एन्क्लोजरमा आन्तरिक 6063 एल्युमिनियम प्रोफाइल, स्पष्ट वा फ्रोस्टेड पोली कार्बोनेट, र प्लास्टिकको अन्त क्याप्स समावेश हुन सक्छ। वास्तुकलाले बाह्य चालक प्रयोग गर्दछ। सटीक प्याकिङ सामग्री, अन्त-क्याप शैली, हार्डवेयर, सिल, केबल-प्रविष्टि पार्ट्स, र एसेम्बली सेवाहरू अझै पनि उद्धरणमा लाइनद्वारा सूचीबद्ध हुनुपर्छ।

खरिदकर्ताले सामान्यतया LED बोर्डहरू, LEDs, तारहरू, कनेक्टरहरू, थर्मल-इन्टरफेस सामग्री, चालक, लागू हुने ठाउँमा ग्राउन्डिङ विधि, र अन्तिम विद्युतीय समाप्तिहरू परिभाषित गर्न आवश्यक छ। IP65 लक्ष्यको लागि, ग्यास्केट, सीलेन्ट, केबल ग्रन्थी, अन्त-क्याप सील, र असेंबली प्रक्रियाको लागि जिम्मेवारी विशेष गरी स्पष्ट हुनुपर्छ। भागहरूको IP65-सक्षम सेट अनियन्त्रित फिल्ड एसेम्बली पछि स्वचालित रूपमा IP65 ल्युमिनेयर होइन।

रेखाचित्र र कम्पोनेन्ट समीक्षाको लागि निर्दिष्टीकरण म्याट्रिक्स

रेखाचित्र समीक्षाको लागि सुरूवात बिन्दुको रूपमा निम्न म्याट्रिक्स प्रयोग गर्नुहोस्। प्रकाशित मानहरूले उपलब्ध उत्पादन कन्फिगरेसन पहिचान गर्दछ; तिनीहरूले परियोजना-विशिष्ट सहिष्णुता, फिट जाँचहरू, वा नियामक समीक्षाहरू प्रतिस्थापन गर्दैनन्।

निश्चित ज्यामिति: 26 मिमी व्यास र दुई 12 × 1 मिमी PCB स्थिति, चित्रमा अनुमोदित फिट र सहनशीलताहरू सहित

26 मिमी व्यास र जोडिएको 12 × 1 मिमी PCB स्थितिहरू कोर ज्यामिति हुन्, तर नाममात्र आयामहरू रिलीजको लागि पर्याप्त छैनन्। यसको स्लटको समान नाममात्र चौडाइमा डिजाइन गरिएको बोर्डले बोर्ड निर्माण, बाहिर निकाल्ने, धनुष, कोटिंग, र एसेम्बली सहिष्णुताहरू गलत दिशामा स्ट्याक गरेमा बाँध्न सक्छ। ढिलो फिटले फरक समस्या सिर्जना गर्दछ: बोर्ड आन्दोलन, असंगत थर्मल सम्पर्क, वा डिफ्यूजर पछाडि देखिने गलत अलाइनमेन्ट।

RFQ मा "12 mm बोर्ड" मात्र लेख्नुको सट्टा वास्तविक PCB रूपरेखा JE पठाउनुहोस्। PCB मोटाई, किनारा समाप्त, सोल्डर-मास्क वा सम्मिलित क्षेत्र नजिक कोटिंग निर्माण, कम्पोनेन्ट किप-आउट जोन, कनेक्टर प्रोट्रुसनहरू, र अभिप्रेत इन्सर्सन दिशा समावेश गर्नुहोस्। अनुमोदित रेखाचित्रले फिट हुनको लागि महत्त्वपूर्ण आयामहरू पहिचान गर्नुपर्दछ र ती आयामहरूलाई कसरी निरीक्षण गरिनेछ भनेर बताउनुपर्छ।

निर्माण र विकल्पहरू: आन्तरिक 6063 एल्युमिनियम प्रोफाइल, स्पष्ट वा फ्रोस्टेड पोली कार्बोनेट, प्लास्टिकको अन्त क्याप्स, बाह्य चालक, र 600-2400 मिमी लम्बाइ

6063 सामान्यतया एक्स्ट्रुडेड एल्युमिनियम प्रोफाइलहरूको लागि प्रयोग गरिन्छ किनभने यो नियन्त्रित क्रस-सेक्शनहरूमा गठन गर्न सकिन्छ र सामान्य परिष्करण प्रक्रियाहरू स्वीकार गर्दछ। अझै, "6063 एल्युमिनियम" पूर्ण थर्मल वा मेकानिकल विशिष्टता होइन। यदि मिजास, सतह उपचार, चालकता, उपस्थिति, वा जंग व्यवहार परियोजनामा ​​​​असफल छ भने, रेखाचित्रमा आवश्यकता थप्नुहोस् र पुष्टिकरण अनुरोध गर्नुहोस्।

लम्बाइ पनि खरिद मूल्य भन्दा बढी परिवर्तन हुन्छ। लामो आवासहरू सीधापन, ह्यान्डलिंग क्षति, PCB सम्मिलित, तार पहुँच, र प्याकेज डिजाइनको लागि बढी संवेदनशील हुन्छन्। निश्चित गर्नुहोस् कि तपाइँको निर्दिष्ट लम्बाइले काटिएको एक्सट्रुजन, पोली कार्बोनेट बडी, वा अन्तिम क्याप्स सहित समग्र एकाइलाई जनाउँछ। JE ले मानक रअनुकूलन-लम्बाइ T8 एलईडी ट्यूब आवासविकल्पहरू 600 मिमी देखि 2400 मिमी सम्म; उद्धरणले सही समाप्त लम्बाइ र सहिष्णुता पहिचान गर्नुपर्छ।

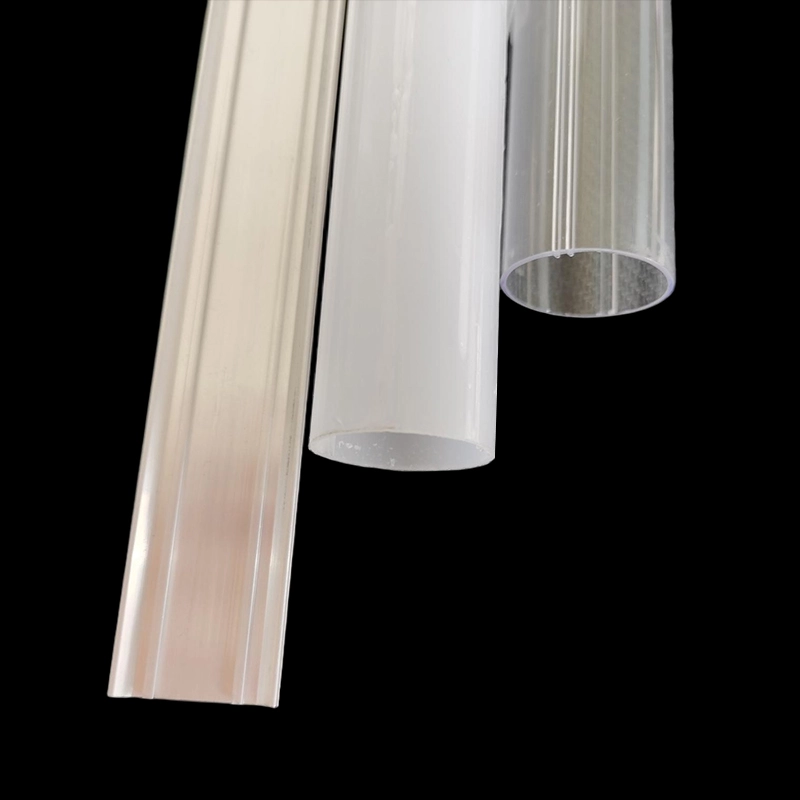

खाली वा फ्रोस्टेड पीसी, अन्त-क्याप समाप्ति, र IP20 वा IP65 कन्फिगरेसन विकल्पहरू

LED दृश्यता, दिशात्मक आउटपुट, वा आन्तरिक बोर्डहरूको उपस्थिति स्वीकार्य हुँदा स्पष्ट पोली कार्बोनेट छनौट गर्नुहोस्। यसले डायोड स्पेसिङ, तारहरू, जोडहरू, र साना पङ्क्तिबद्ध त्रुटिहरू प्रकट गर्न सक्छ, त्यसैले आन्तरिक निर्माण दृश्यात्मक रूपमा सफा हुनुपर्छ। जब तपाईलाई राम्रो भिजुअल मिक्सिङ र कम प्रत्यक्ष एलईडी इमेजिङ चाहिन्छ फ्रोस्टेड पीसी छनौट गर्नुहोस्। फ्रस्टिङ पर्याप्त एलईडी स्पेसिङ वा अप्टिकल परीक्षणको विकल्प होइन, र प्रसारणमा यसको प्रभाव वास्तविक प्रकाश इन्जिनसँग मूल्याङ्कन गरिनुपर्छ।

अन्त टोपीहरू प्राय: बेवास्ता गरिएको इन्टरफेस बन्छन्। तिनीहरूले ट्यूब कसरी बन्द हुन्छ, कसरी तारहरूले आवास छोड्छन्, र कसरी वरपरको ल्युमिनेयरमा जडान हुन्छ भनेर निर्धारण गर्छन्। प्लास्टिकको टुप्पीलाई मानकीकृत फ्लोरोसेन्ट आधार वा वाटरप्रूफ सील प्रदान गर्न मान्नु हुँदैन। रेखाचित्रमा रिटेन्सन विधि, केबल खोल्ने, कनेक्टर व्यवस्था, ध्रुवता मार्किङ, तनाव राहत, र सेवा पहुँच आवश्यकताहरू राख्नुहोस्।

IP20 मात्र उपयुक्त छ जहाँ पूरा डिजाइनलाई पानी प्रवेश विरुद्ध सुरक्षा आवश्यक पर्दैन। IP65 विकल्प धुलो-टाइट र पानी-जेट-प्रतिरोधी कन्फिगरेसनको लागि अभिप्रेरित छ, तर मूल्याङ्कन पूर्ण घेरा प्रणाली र असेंबली विधि परिभाषित र परीक्षण गरिसकेपछि मात्र लागू हुन्छ। अन्त-क्याप जोइन्टहरू, केबल प्रविष्टिहरू, सील कम्प्रेसन, सतहहरू काट्ने, र उत्पादन कारीगरी सबै रिसाव हुन सक्छ।

कसरी उद्धृत गरियो सोध्नुहोस्IP20 वा IP65 T8 आवास कन्फिगरेसनकम्पोनेन्ट र असेंबलीमा फरक हुन्छ। यदि JE ले तपाइँको कारखानालाई जम्मा गर्नको लागि खुल्ला भागहरू आपूर्ति गर्दछ भने, सिल सामग्री, सीलेन्ट स्थान, सान्दर्भिक अवस्थामा उपचार अवस्था, क्याप घुसाउने वा फास्टनिङ विधि, र समाप्त-उत्पादन प्रवेश परीक्षणमा सहमत हुनुहोस्। जम्मा नगरिएको आवास नमूनामा आधारित आईपी दाबी प्रिन्ट नगर्नुहोस्।

ट्रान्जिट, कमर्शियल, आर्किटेक्चरल, र सुरक्षित आउटडोर लुमिनेयरहरूको लागि आवेदन सीमाहरू

डबल-पक्षीय ढाँचाले रेल-वाहन भित्री भागहरू, स्टेशनहरू, व्यावसायिक प्रकाश, ग्यारेजहरू, विद्यालयहरू, कारखानाहरू, र अन्य रैखिक स्थापनाहरूलाई समर्थन गर्न सक्छ। यी प्रयोगहरूले एक योग्यता मानक साझा गर्दैन, त्यसैले अनुप्रयोगको नाम इन्जिनियरिङ आवश्यकताहरूको लागि कहिल्यै खडा हुनु हुँदैन।

रेल-वाहन प्रकाशले कम्पन, झटका, ज्वाला र धुवाँ व्यवहार, विद्युतीय सुरक्षा, विद्युत चुम्बकीय अनुकूलता, सामग्री ट्रेसेबिलिटी, र सुरक्षित अवधारणको लागि परियोजना-विशेष जाँचहरू आवश्यक पर्दछ। 26 मिमी आवास ज्यामितिले ती आवश्यकताहरू मध्ये कुनै पनि अनुपालन प्रमाणित गर्दैन। नमूना लिनु अघि JE लाई आवश्यक परीक्षण वा सामग्री-कागजात सूची दिनुहोस् ताकि अनुपलब्ध प्रमाणहरू ग्राहक पेस गर्दा भन्दा चाँडो पत्ता लगाइयोस्।

व्यावसायिक र वास्तुकलाका लुमिनेयरहरूका लागि, खरीददारहरूले सामान्यतया उपस्थिति, प्रकाश वितरण, माउन्टिंग एकीकरण, चालक पहुँच, गर्मी, सफाई, र मर्मतमा ध्यान केन्द्रित गर्न आवश्यक छ। फ्रोस्टेड पीसीले व्यक्तिगत LEDs लुकाउन सक्छ, तर लामो चमकदार रेखाले अझै पनि बोर्ड जोइन्ट वा अन्त टोपीहरूमा अँध्यारो क्षेत्रहरू देखाउन सक्छ। यदि निरन्तर उपस्थिति महत्त्वपूर्ण छ भने पूर्ण-लम्बाइ नमूना बनाउनुहोस्; छोटो अफकटले सबै उत्पादन मुद्दाहरू प्रकट गर्दैन।

ग्यारेजहरू, कारखानाहरू, र सुरक्षित बाहिरी स्थानहरूले धुलो, चिस्यान, सफाई अभ्यासहरू, तापक्रम भिन्नता, र सम्भावित रासायनिक एक्सपोजर थप्छन्। IP65 ले परिभाषित परीक्षण अवस्थाहरूमा प्रवेशलाई सम्बोधन गर्दछ, UV प्रतिरोध, रासायनिक अनुकूलता, संक्षेपण, प्रभाव प्रतिरोध, वा अप्रतिबंधित बाहिरी एक्सपोजर होइन। ती गुणहरू छुट्टै निर्दिष्ट र प्रमाणित गरिनु पर्छ। यदि ट्यूब अर्को सिल गरिएको ल्युमिनेयर भित्र बस्छ भने, फँसिएको ताप र बाहिरी चालक पहुँचयोग्य छ कि छैन भनेर पनि विचार गर्नुहोस्।

स्वीकृति प्रमाण: रेखाचित्र, नमूना निरीक्षण, परीक्षण विधिहरू, सामग्री कागजातहरू, र आवास प्रमाणीकरण दावी बिना UL वा ETL पेश गर्ने समर्थन

एक विश्वसनीय अनुमोदन प्याकेज एक नियन्त्रित क्रस-सेक्शनल रेखाचित्र र एक विधानसभा रेखाचित्र संग सुरु हुन्छ। तिनीहरूले 26 मिमी व्यास, PCB स्थितिहरू, मुख्य इन्टरफेसहरू, सामग्री कलआउटहरू, अन्त-क्याप विवरणहरू, लम्बाइ परिभाषा, र संशोधन स्थिति देखाउनु पर्छ। PCB सम्मिलन, क्याप फिट, माउन्ट, वा सीललाई असर गर्ने आयामहरू सामान्य नोटको सट्टा स्पष्ट सहिष्णुताको योग्य छन्।

नमूना निरीक्षण आयाम र व्यावहारिक विधानसभा कभर गर्नुपर्छ। वास्तविक PCB हरू घुसाउनुहोस्, इच्छित तारहरू रुट गर्नुहोस्, अन्तिम क्यापहरू फिट गर्नुहोस्, र धनु, ट्विस्ट, स्क्र्याचिङ, रंग भिन्नता, क्याप ग्यापहरू, र बोर्ड आन्दोलनको लागि पूर्ण लम्बाइ जाँच गर्नुहोस्। त्यसपछि तापमान र अप्टिकल उपस्थिति मूल्याङ्कन गर्न प्रतिनिधि अवस्थाहरूमा लक्षित एलईडी र चालक प्रणाली सञ्चालन गर्नुहोस्।

परिणामहरू तुलना गर्नु अघि परीक्षण विधिहरू सहमत हुन आवश्यक छ। IP65 डिजाइनको लागि, परीक्षण JE को जम्मा गरिएको नमूनामा लागू हुन्छ वा तपाईंको केबल प्रविष्टि र तारहरू सहित तपाईंको समाप्त लुमिनेयरमा लागू हुन्छ भनेर पहिचान गर्नुहोस्। सामग्री कागजातहरूमा घोषणाहरू, डाटाशीटहरू, वा परीक्षण रिपोर्टहरू समावेश हुन सक्छन्, तर तिनीहरूको उपलब्धता र सान्दर्भिकता सही राल, एल्युमिनियम विशिष्टता, रङ, र उत्पादन कन्फिगरेसन खरिद गरिँदैछ भनेर पुष्टि गरिनु पर्छ।

UL वा ETL सबमिशन समर्थनलाई कागजात समन्वयको रूपमा व्यवहार गरिनु पर्छ, ब्ल्यान्केट प्रमाणीकरण दावीको रूपमा होइन। सामग्री रेकर्ड, कम्पोनेन्ट फाइल, वा आपूर्तिकर्ता घोषणाले खाली आवास वा समाप्त बत्तीलाई UL सूचीबद्ध वा ETL सूचीबद्ध गर्दैन। अन्तिम निर्माण, विद्युतीय कम्पोनेन्टहरू, तापक्रम, स्पेसिङ, तारिङ, घेरा, र अभिप्रेत प्रयोग सबै चयन गरिएको प्रमाणीकरण निकायद्वारा समीक्षा गर्न सकिन्छ।

तपाईको प्रयोगशाला वा प्रमाणीकरण साझेदारलाई कुन सबमिशन मार्ग र कागजातहरू आवश्यक छ भनी JE लाई बताउनुहोस्। JE त्यसपछि प्रस्तावित सामग्री र कन्फिगरेसनको लागि उपलब्ध छ भनेर पुष्टि गर्न सक्छ। यदि एक विशिष्ट पहिचान, सूचीकरण, ज्वलनशीलता वर्गीकरण, फाइल नम्बर, वा परीक्षण रिपोर्ट अनिवार्य छ भने, आदेश अनुमोदन गर्नु अघि त्यो प्रमाण प्राप्त गर्नुहोस् र प्रमाणित गर्नुहोस्। यसलाई लोगो, सामान्य सामग्री परिवार, वा अघिल्लो परियोजनाबाट कहिल्यै अनुमान नगर्नुहोस्।

रेखाचित्र समीक्षा देखि नमूना स्वीकृति र उत्पादन उद्धरण सम्म

चीनले गहिरो एक्सट्रुजन क्षमता प्रदान गर्दछ, तर कारखानाको स्थानले मात्र तपाईंलाई रेखाचित्र नियन्त्रण, कम्पोनेन्ट फिट, वा दोहोर्याउने क्षमताको बारेमा थोरै बताउँछ। JE ले एलईडी प्रकाशको लागि एल्युमिनियम र प्लास्टिक एक्सट्रुसनहरू उत्पादन गर्दछ, जसमा ट्यूब हाउसिंगहरू, एलईडी प्रोफाइलहरू, पीसी ट्युबहरू, अन्त क्यापहरू, र ट्राइ-प्रूफ हाउसिंगहरू समावेश छन्। यस परियोजनाको लागि, उपयोगी प्रमाणहरू एक उत्तरदायी रेखाचित्र प्रक्रिया, एक प्रतिनिधि नमूना, एक परिभाषित निरीक्षण योजना, र आपूर्ति सीमा स्पष्ट बनाउने उद्धरण हो।

अनुकूलन कार्यप्रवाह: रेखाचित्र संशोधन, DFM प्रतिक्रिया, मोल्ड चयन, नमूना प्रमाणिकरण, र उत्पादन गुणस्तर नियन्त्रण

"T8 आवास" को लागी एक ढिलो अनुरोध भन्दा सट्टा आवेदन संग सुरु गर्नुहोस्। PCB फाइलहरू, लक्ष्य समग्र लम्बाइ, अप्टिकल प्राथमिकता, अन्त्य समाप्ति, प्रवेश लक्ष्य, माउन्टिङ इन्टरफेस, र अनिवार्य कागजातहरू पठाउनुहोस्। JE ले ती इनपुटहरूलाई अवस्थित सार्वजनिक मोल्डसँग तुलना गर्न सक्छ वा निजी मोल्ड र अनुकूलन एक्सट्रुसन आवश्यक छ कि छैन भनेर निर्धारण गर्न सक्छ।

रेखाचित्र संशोधनको समयमा, बोर्ड क्लियरेन्स, अन्त-क्याप संलग्नता, तार राउटिङ, कम्पोनेन्ट किप-आउट क्षेत्रहरू, सील सतहहरू, र दृश्यात्मक कस्मेटिक क्षेत्रहरू समाधान गर्नुहोस्। DFM प्रतिक्रियाले समात्न वा निरीक्षण गर्न गाह्रो हुने आयामहरू र टूलिङ, एसेम्बली, वा लागतलाई असर गर्ने कुनै पनि परिवर्तनहरू पहिचान गर्नुपर्छ। अनुकूलन प्रोफाइलले वास्तविक इन्टरफेस समस्या समाधान गर्न सक्छ, तर यसले टूलिङ अनुमोदन पनि थप्छ र परियोजनालाई नयाँ क्रस-सेक्शनमा लक गर्दछ। गैर-आलोचनात्मक PCB किनारा अनुकूलन गर्नबाट बच्नको लागि मात्र निजी उपकरणहरू अर्डर नगर्नुहोस्।

नमूनाले वास्तविक जोखिमहरू परीक्षण गर्न सहमत सामग्री, डिफ्यूजर फिनिश, एल्युमिनियम क्रस-सेक्शन, अन्त-क्याप डिजाइन, र लम्बाइलाई नजिकबाट प्रतिनिधित्व गर्नुपर्छ। कुनै पनि स्वीकृत विचलन रेकर्ड गर्नुहोस्। एकचोटि नमूनाले आयामी, असेंबली, अप्टिकल, थर्मल, र लागू प्रवेश जाँचहरू पास गरेपछि, उत्पादन उद्धरणको लागि प्रयोग गरिएको रेखाचित्र संशोधन फ्रिज गर्नुहोस्।

उत्पादन गुणस्तर नियन्त्रण अवलोकन योग्य आवश्यकताहरूमा बाँधिएको हुनुपर्छ: सामग्री पहिचान, महत्वपूर्ण क्रस-सेक्शनल आयामहरू, काटिएको लम्बाइ, सीधाता जहाँ निर्दिष्ट गरिएको छ, सतह अवस्था, डिफ्यूजर उपस्थिति, अन्त-क्याप फिट, PCB सम्मिलन, र प्याकेजिङ्ग सुरक्षा। सिल गरिएको सम्मेलनहरूको लागि, कसरी प्रवेश प्रदर्शन जाँच गरिन्छ र कुन नमूना स्तरमा परिभाषित गर्नुहोस्। उद्धरणले ती बिन्दुहरूलाई ईमेल अनुमानहरूमा छोड्नुको सट्टा लागू हुने ठाउँमा टूलिङ स्वामित्व, नमूना शुल्क, अर्डर मात्रा, नेतृत्व-समय आधार, प्याकिङ विधि, र ढुवानी सर्तहरू पनि राज्य गर्नुपर्छ।

RFQ चेकलिस्ट: लम्बाइ, PCB ज्यामिति, डिफ्यूजर, IP लक्ष्य, अन्तिम क्याप्स, सहनशीलता, मात्रा, प्याकेजिङ्ग, गन्तव्य, र आवश्यक कागजातहरू

• लम्बाइ:उपलब्ध 600-2400 मिमी दायरा भित्र काटिएको लम्बाइ र आवश्यक समग्र लम्बाइ निर्दिष्ट गर्नुहोस्।
• PCB ज्यामिति:बोर्ड चौडाइ, मोटाई, रूपरेखा, कनेक्टर स्थिति, कम्पोनेन्ट किप-आउट, र सम्मिलित दिशा संलग्न गर्नुहोस्।
• डिफ्यूजर:स्पष्ट वा फ्रोस्टेड पीसी चयन गर्नुहोस् र प्रदर्शन गर्न नमूना चाहिने अप्टिकल उपस्थिति वर्णन गर्नुहोस्।
• IP लक्ष्य:राज्य IP20 वा IP65, जसले अन्तिम सम्मेलन प्रदर्शन गर्दछ, र कुन कन्फिगरेसन समाप्त भएको परीक्षण गरिनेछ।
• अन्तिम क्याप्स:समाप्ति, केबल निकास, कनेक्टर वा पिन आवश्यकताहरू, अवधारण, सील, र तनाव राहत परिभाषित गर्नुहोस्।
• सहिष्णुता:PCB फिट, क्याप संलग्नता, माउन्टिङ, लम्बाइ, र मिलन भागहरूको लागि महत्वपूर्ण आयामहरू चिन्ह लगाउनुहोस्।
• मात्रा:प्रोटोटाइप, पायलट, र अपेक्षित उत्पादन मात्रा दिनुहोस् ताकि सार्वजनिक-मोल्ड र अनुकूलन-मोल्ड मार्गहरू तुलना गर्न सकिन्छ।
• प्याकेजिङ:सतह-सुरक्षा आवश्यकताहरू, बन्डल सीमाहरू, लेबलिङ, र कुनै पनि लम्बाइ-सम्बन्धित ह्यान्डलिंग प्रतिबन्धहरू पहिचान गर्नुहोस्।
• गन्तव्य:डेलिभरी देश, शहर वा पोर्ट, रुचाइएको ढुवानी सर्तहरू, र कुनै पनि आयात-कागजात आवश्यकताहरू प्रदान गर्नुहोस्।
• कागजात:सूची रेखाचित्रहरू, निरीक्षण रिपोर्टहरू, सामग्री रेकर्डहरू, घोषणाहरू, परीक्षण प्रमाणहरू, र प्रमाणीकरण-सबमिशन कागजातहरू स्वीकृतिको लागि आवश्यक छ।

नमूना योजना र उत्पादन उद्धरणको लागि अनुरोध गर्न तपाईंको रेखाचित्र संशोधनको साथ त्यो प्याकेज पठाउनुहोस्26 मिमी डबल पक्षीय T8 एलईडी ट्यूब आवास.
