G5 अन्त क्याप तारिङ

पहिले, कृपया स्पष्ट पार्नुहोस्: "तार" भनेको के हो?

T5 र G5 LED ट्यूबहरूको निर्माण प्रक्रियामा, "एकल-तार/मल्टी-तार/वायरलेस" ले सामान्यतया अन्त टोपीबाट निस्कने तारहरूको संख्यालाई जनाउँछ, न कि ट्यूबको पावर सप्लाई विधि (एकल-एन्डेड/डबल-एन्डेड पावर सप्लाई)। यी दुई अवधारणाहरू सजिलै भ्रमित छन्।

• एकल तार:अन्त्य टोपीले एउटा मात्र तार निकाल्छ, सामान्यतया प्रत्यक्ष तार (L) वा तटस्थ तार (N)।

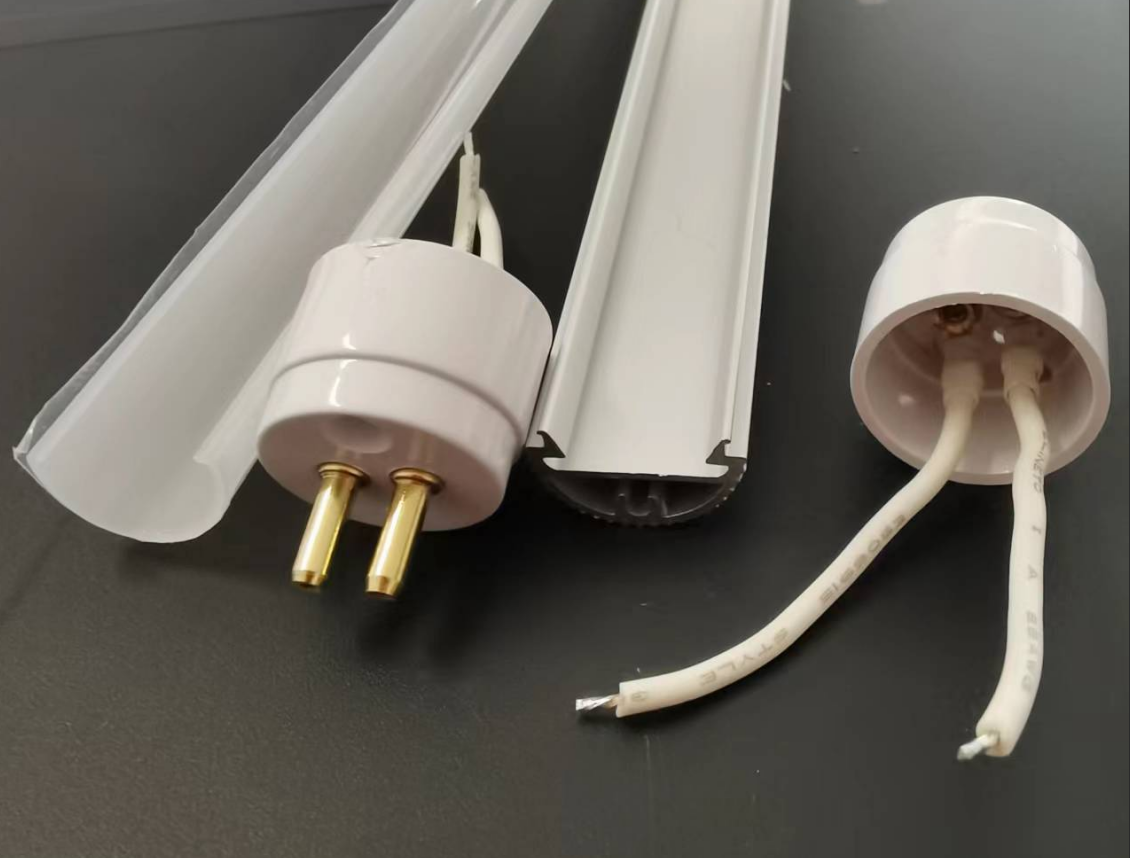

• बहु-तार (डबल-तार):अन्त्य टोपीले दुईवटा तारहरू निकाल्छ, सामान्यतया एउटा प्रत्यक्ष तार र एउटा तटस्थ तार।
• ताररहित:अन्त टोपी आफैले कुनै पनि तार बाहिर नेतृत्व गर्दैन; त्यहाँ केवल दुई G5 पिन छन्।

यो स्पष्ट भएपछि, त्यसपछिको संयोजन तर्क बुझ्न सजिलो छ।

संयोजन 1: एक छेउमा एकल-तार + एक छेउ वायरलेस → एकल-एन्ड संचालित ट्यूब

यो बजारमा T5 एकीकृत एलईडी ट्यूबहरूको लागि सबैभन्दा सामान्य कन्फिगरेसन हो।

जडान विधि:बिजुली एकल-तार छेउबाट मात्र आपूर्ति गरिन्छ। यो एकल तार प्रत्यक्ष वा तटस्थ तारमा जडान हुन्छ, जबकि अर्को तार (प्रत्यक्ष वा तटस्थ) बत्ती ट्यूबको आन्तरिक सर्किटरी मार्फत अर्को छेउमा रहेको पिनसँग सीधै जोडिएको हुन्छ। ताररहित छेउमा, एउटा पिन मेकानिकल फिक्सेसन र चालकताको लागि जिम्मेवार हुन्छ, जबकि अर्को पिन जडान नभएको वा आन्तरिक रूपमा छोटो-सर्किट हुन सक्छ।

यद्यपि, त्यहाँ एक महत्वपूर्ण निर्माण विवरण छ: T5 G5 बत्ती होल्डरको पिन स्पेसिंग मात्र 5 मिमी छ। जब एक छेउमा संचालित हुन्छ, दुई पिनहरू एकसाथ धेरै नजिक हुन्छन्, र अनुचित आन्तरिक तारहरूले सजिलै सर्ट सर्किट हुन सक्छ। तसर्थ, एकल-तार अन्त टोपी भित्र इन्सुलेशन र तार लेआउट अन्त टोपी आपूर्तिकर्ता को शिल्प कौशल को एक प्रमुख सूचक हो।

आवेदन परिदृश्य:कार्यालय प्रकाश, सुपरमार्केट शेल्फ बत्ती, क्याबिनेट बत्ती, प्रदर्शन केस बत्ती। यी प्रकारका बत्तीहरूले सामान्यतया एक एकीकृत कोष्ठक प्रयोग गर्दछ, केवल एक पावर इनपुट चाहिन्छ, स्थापनालाई सरल बनाउने, र अन्त प्रयोगकर्ताहरूलाई कुनै विद्युतीय ज्ञानको आवश्यकता पर्दैन।

संयोजन दुई: प्रत्येक छेउबाट एक तार → डबल-एन्ड संचालित लैम्प ट्यूब

यो विधि इन्जिनियरिङ नवीकरण परियोजनाहरूमा सामान्य छ।

जडान विधि:बत्तीको ट्युबको दुबै छेउमा रहेको बत्तीको क्याप्सबाट तार लिनुहोस्। एउटा छेउलाई प्रत्यक्ष तार (L) मा र अर्को छेउलाई तटस्थ तार (N) मा जडान गर्नुहोस्। धारा एक छेउबाट भित्र र अर्कोबाट बाहिर निस्कन्छ। बत्ती टोपी भित्र दुई G5 पिन एकल इलेक्ट्रोड गठन, छोटो छ।

इन्जिनियरिङमा किन दोहोरो-अन्त्य शक्ति आपूर्तिलाई प्राथमिकता दिइन्छ?पुरानो फ्लोरोसेन्ट बत्ती होल्डरहरू पुन: फिट गर्दा, मूल G5 होल्डरहरू सामान्यतया समानान्तरमा जडान हुन्छन्, यसको मतलब दुई पिनहरू आन्तरिक रूपमा छोटो-सर्किट हुन्छन्। दोहोरो-समाप्त बत्तीहरू गैर-समानान्तर होल्डरको साथ प्रतिस्थापन गर्न आवश्यक बिना यस प्रकारको होल्डरमा सीधा अनुकूलन गर्न सकिन्छ। यदि समानान्तर होल्डरमा एकल-एन्डेड बत्ती स्थापना गरिएको छ भने, यसले पावर अन गर्दा तुरुन्तै सर्ट-सर्किट हुनेछ। यो हङकङ इन्जिनियरिङ समुदाय मा भएको छ; कतिपयले पुरानो होल्डरको प्लाष्टिकको आवरण पनि जलाए ।

उत्पादन सावधानी:डुअल-एन्डेड ल्याम्प क्यापको दुबै छेउमा लिडहरू हुनुपर्दछ, तर तारको रङहरू स्पष्ट रूपमा छुट्याउन सकिने हुनुपर्छ (जस्तै, एउटा छेउमा L चिन्ह लगाइएको छ, अर्को N) स्थापना गर्दा रिभर्स तारिङबाट बच्न। यसबाहेक, डुअल-एन्ड फ्लोरोसेन्ट बत्तीको आन्तरिक तारहरूले दुई छेउहरू बीच कुनै विद्युतीय जडान छैन भनेर सुनिश्चित गर्नुपर्छ; अन्यथा, बत्ती सर्ट-सर्किट हुनेछ।

आवेदन परिदृश्य:कारखाना कार्यशालाहरू, पार्किङ स्थलहरू, गोदामहरू, र रसद केन्द्रहरू। यी स्थानहरूमा प्रायः पुरानो फ्लोरोसेन्ट बत्ती होल्डरहरूको पुन: फिटिंग आवश्यक पर्दछ, र दोहोरो-अन्तको पावर आपूर्ति समाधानहरूले राम्रो अनुकूलता प्रदान गर्दछ।

संयोजन 3: लाइभ तार (डुअल-तार) सहितको एउटा छेउ + वायरलेस एन्ड क्यापको साथ एक छेउ → परिष्कृत एकल-एन्डेड पावर सप्लाई

यो संयोजन एकल-एन्डेड पावर सप्लाईको परिष्कृत संस्करण हो, उच्च सुरक्षा र विश्वसनीयता आवश्यकताहरूको साथ परिदृश्यहरूको लागि उपयुक्त।

जडान विधि:पावर सप्लाई एन्ड क्यापले ड्राइभर पावर सप्लाई वा एसी पावरमा सीधै जडान गरी लाइभ र न्यूट्रल तारहरूलाई बाहिर लैजान्छ। ताररहित अन्त केवल मेकानिकल समर्थन र सर्किट जडानको लागि प्रयोग गरिन्छ, र पावर इनपुट ह्यान्डल गर्दैन।

एकल-तार एकल-समाप्त समाधानबाट भिन्नता:एकल-तार एकल-एन्डेड समाधानमा, बत्तीको ट्यूबको आन्तरिक तारहरू "एउटा तार भित्र पस्छ, र अर्को तार अर्को छेउमा आन्तरिक रूपमा जडान हुने" को डिजाइन चाहिन्छ, आन्तरिक तारहरू अपेक्षाकृत जटिल बनाउँछ। यसको विपरित, डुअल-वायर सिंगल-एन्डेड समाधानमा, दुवै लाइभ र तटस्थ तारहरू एउटै अन्त क्याप मार्फत प्रस्तुत गरिन्छ, यसरी थप प्रत्यक्ष आन्तरिक सर्किट डिजाइन प्राप्त गर्न, सम्भावित विफलता बिन्दुहरू कम गर्दै, र सुरक्षा सुधार गर्दछ।

उत्पादन लाभ:एकीकृत T5 बत्ती ट्यूब निर्माताहरूका लागि, यो विधिले एकल-एन्डेड अन्त टोपीहरू प्रयोग गर्नु भन्दा उच्च विधानसभा दक्षता प्रदान गर्दछ। किनभने सबै पावर कर्डहरू एक छेउमा केन्द्रित छन्, त्यहाँ बत्ती ट्यूब भित्र क्रस तारिङ को आवश्यकता छैन, यसरी आन्तरिक सर्ट सर्किट को जोखिम कम गर्दछ।

आवेदनहरू:चिकित्सा प्रकाश, शैक्षिक प्रकाश, उच्च अन्त व्यावसायिक प्रदर्शन।
