उच्च-कम्पन रेल वातावरणको लागि एलईडी हाउसिंग कसरी ईन्जिनियर गर्ने

रोलिङ स्टक इलेक्ट्रोनिक्स को लागी एक प्रतिकूल वातावरण हो। प्रत्येक पटक जब रेलले ट्र्याक स्विचमा हिर्काउँछ, उच्च-फ्रिक्वेन्सी काइनेटिक ऊर्जा बोगीहरूबाट चेसिस हुँदै सिधै छत प्यानलहरूमा जान्छ। जब ट्रान्जिट अधिकारीहरूले केबिन बत्तीहरू वा मृत ओभरहेड फिक्स्चरको बारेमा गुनासो गर्छन्, समस्या विरलै LED चिप नै हुन्छ। असफलता लगभग सधैं मेकानिकल घेरामा फर्कन्छ।

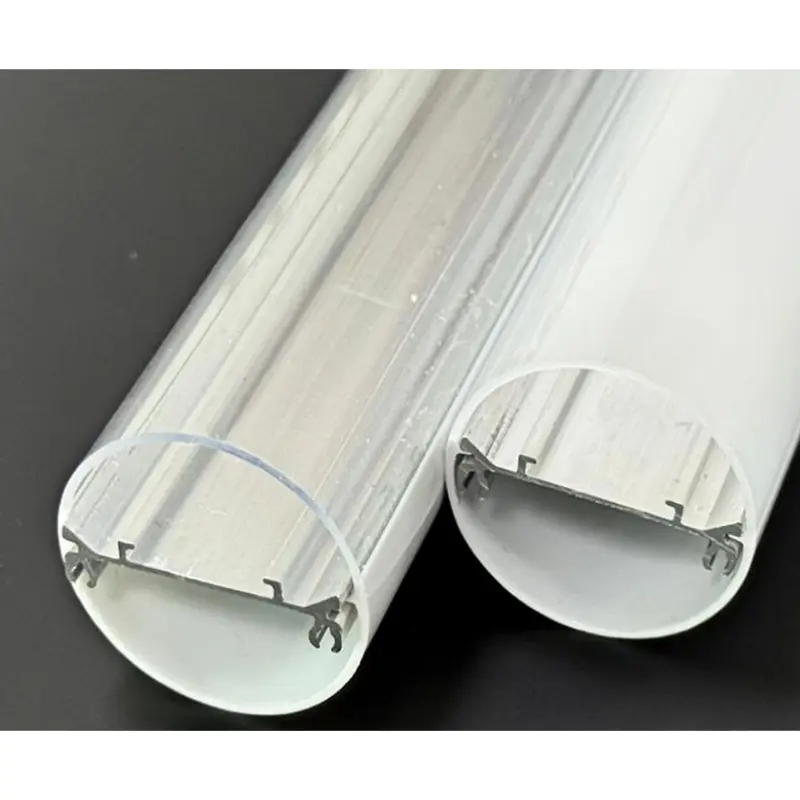

एएलईडी रेल वाहन प्रकाश आवाससजावटी आवरण मात्र होइन। यो एक संरचनात्मक झटका अवशोषक, एक थर्मल व्यवस्थापन प्रणाली, र एक प्राथमिक जीवन-सुरक्षा अवरोध हो। यदि एक्सट्रुजन डिजाइन हार्मोनिक अनुनाद, थर्मल विस्तार, वा ट्रान्जिट फायर कोडहरूको लागि खातामा असफल भयो भने, प्रकाश प्रणाली यसको मूल्याङ्कन गरिएको जीवनकाल भन्दा धेरै अघि असफल हुनेछ। यस वातावरणको लागि डिजाइन गर्न मानक व्यावसायिक प्रकाश धारणाहरू र विशेष रूपमा स्थिर, हिंसक गतिको लागि इन्जिनियरिङ त्याग्न आवश्यक छ।

रोलिङ स्टक प्रकाश मा मेकानिकल र थर्मल विफलता निदान

राम्रो आवास डिजाइन गर्नको लागि, तपाईंले पहिले बुझ्नुपर्छ कि हालको डिजाइनहरू फिल्डमा कसरी बिग्रन्छ। रेल वातावरणले प्रकाश फिक्स्चरलाई भौतिक झटका, चरम तापक्रम स्विङ, र सीमित वायुक्षेत्रको मिश्रित मिश्रणको अधीनमा राख्छ। जब आवास खराब रूपमा इन्जिनियर गरिएको छ, लक्षणहरू सामान्यतया तीन फरक विफलता मोडहरूमा उपस्थित हुन्छन्।

सोल्डर संयुक्त माइक्रो क्र्याकिंग
ट्रेन बत्तीहरू झिलिमिली हुनुको सबैभन्दा सामान्य कारण मेकानिकल थकान हो। जब एक एल्युमिनियम एलईडी एक्सट्रुजनलाई उचित डम्पिङ बिना कम्पन छत प्यानलमा कडा रूपमा माउन्ट गरिन्छ, आवासले त्यो गतिज ऊर्जालाई सीधा आन्तरिक PCB मा स्थानान्तरण गर्दछ। लगातार फ्लेक्सिङले बोर्डमा डायोडहरू जोड्ने सोल्डर जोइन्टहरूमा माइक्रो क्र्याकहरू निम्त्याउँछ। खरीददारहरूले प्राय: पीसीबी निर्मातालाई दोष दिन्छन्, तर मूल कारण एक आवास हो जसमा एलईडी ट्रेको लागि आन्तरिक झटका-पृथकता छैन।

Polycarbonate Crazing र Diffuser Ejection
ट्रेनहरूले गम्भीर थर्मल साइकल चलाउँछन्। रातभर रेल यार्डमा पार्क गरिएको यात्री कार चिसोभन्दा तल खस्न सक्छ, त्यसपछि HVAC र प्रकाश प्रणालीहरू सक्रिय हुँदा द्रुत रूपमा तातो हुन सक्छ। एल्युमिनियम र प्लास्टिक विभिन्न दरहरूमा विस्तार। यदि एल्युमिनियम आधार र प्लास्टिक डिफ्यूजर बीचको मेकानिकल सहिष्णुता धेरै तंग छ भने, थर्मल विस्तारले ठूलो तनाव सिर्जना गर्दछ। यसले "क्रेजिङ" निम्त्याउँछ - पोली कार्बोनेटमा माइक्रोस्कोपिक क्र्याकहरूको नेटवर्क - वा खराब, डिफ्यूजरलाई अचानक ब्रेक गर्ने घटनाको बेला यसको ट्र्याकबाट बकल र बाहिर निस्कन्छ।

IP65 सील कम्प्रेसन सेट
सबवे कारहरूलाई आक्रामक सफाई नियमहरू चाहिन्छ, प्रायः उच्च-दबाव धुने समावेश गर्दछ। यसबाट बच्नको लागि, कम्पन प्रतिरोधी एलईडी ट्रान्जिट लाइट हाउसिङलाई भरपर्दो IP65 रेटिङ चाहिन्छ। यद्यपि, निरन्तर कम्पनले कम्प्रेसन सेटको रूपमा चिनिने घटनालाई समयसँगै सपाट गर्न निम्न ग्यास्केट सामग्रीहरू निम्त्याउँछ। एक पटक सिलले आफ्नो मेमोरी गुमाएपछि, नमी र सफाई रसायनहरूले घरलाई बाइपास गर्छन्, विद्युतीय घटकहरू छोटो पार्छन्।

EN45545 अनुपालन र कम्पन ड्याम्पिङको लागि सामग्री चयन मापदण्ड

रेल प्रकाशको लागि सामग्री निर्दिष्ट गर्न कडा यात्री सुरक्षा जनादेशहरूसँग संरचनात्मक कठोरतालाई सन्तुलनमा राख्न आवश्यक छ। तपाईं केवल अफ-द-शेल्फ व्यावसायिक एक्सट्रुसनहरू प्रयोग गर्न सक्नुहुन्न। प्रत्येक कम्पोनेन्टले कडा रेल मापदण्डहरू पास गर्नुपर्छ, विशेष गरी EN45545, जसले रेलवे सवारीहरूमा आगोको व्यवहार र सामग्रीहरू नियन्त्रण गर्दछ।

आधार प्रोफाइल: 6063-T5 एल्युमिनियम
मुख्य संरचनात्मक निकासीको लागि, 6063-T5 एल्युमिनियम उद्योग मानक हो। T5 टेम्परले रोलिङ स्टकको लागि एल्युमिनियम एलईडी एक्सट्रुसनको लागि आवश्यक पर्ने सटीक मेकानिकल गुणहरू प्रदान गर्दछ: यो सगिङ बिना रेल कारको छतको लम्बाइ फैलाउन पर्याप्त कठोर छ, तर फ्र्याक्चर नगरी कम-फ्रिक्वेन्सी कम्पनहरू सहन गर्न पर्याप्त नरम छ। महत्त्वपूर्ण रूपमा, 6063 एल्युमिनियमले उत्कृष्ट थर्मल चालकता प्रदान गर्दछ, उच्च-आउटपुट एलईडी स्ट्रिपहरूको लागि अत्यधिक कुशल ताप सिङ्कको रूपमा कार्य गर्दछ।

डिफ्यूजर: फ्लेम रिटार्डन्ट पोली कार्बोनेट (पीसी)
जब यो अप्टिकल आवरणको कुरा आउँछ, मानक PMMA (एक्रेलिक) रेल अनुप्रयोगहरूको लागि धेरै भंगुर छ। एक भारी प्रभावले यसलाई चकनाचूर पार्छ, खतरनाक शार्डहरू सिर्जना गर्दछ। मानक ABS सस्तो छ तर ट्रान्जिट फायर कोडहरूको धुवाँ र विषाक्तता आवश्यकताहरू असफल हुन्छ।

तपाईंले ज्वाला-प्रतिरोधी पीसी (पोली कार्बोनेट) निर्दिष्ट गर्नुपर्छ। PC ले चकनाचूर बिना प्रत्यक्ष प्रभावको सामना गर्न सक्छ, यसलाई उच्च-ट्राफिक सार्वजनिक ट्रान्जिटको लागि आदर्श बनाउँछ। अझ महत्त्वपूर्ण कुरा, पीसीको अनुकूलन सूत्रहरूले EN45545 खतरा स्तर 3 (HL3) आवश्यकताहरू पूरा गर्न सक्छ। यसको मतलब केबिन आगोको घटनामा, आवासले ज्वाला प्रचार गर्दैन, र उत्सर्जित धुवाँ यात्रुहरूलाई सुरक्षित रूपमा बाहिर निस्कन सुनिश्चित गर्न आवश्यक कडा विषाक्तता थ्रेसहोल्ड भन्दा तल रहनेछ।

ग्यास्केटिंग र अन्त क्याप्स
अन्त-क्याप सिलहरूको लागि मानक PVC वा सस्तो रबरबाट बच्नुहोस्। EPDM वा उच्च-ग्रेड सिलिकन अनिवार्य छ। यी सामग्रीहरूले तापक्रम चरम र यूवी गिरावटको प्रतिरोध गर्दछ जबकि तिनीहरूको कम्प्रेसिभ रिबाउन्ड कायम राख्छ, IP65 रेल वाहन एलईडी फिक्स्चर घेरालाई दैनिक कम्पनको वर्षौं पछि वाटरटाइट रहने सुनिश्चित गर्दै।

एआई-संचालित थर्मल सिमुलेशनको साथ तापको अपव्यय प्रमाणित गर्दै

गर्मी एलईडी दीर्घायुको शत्रु हो। व्यावसायिक कार्यालयमा, एलईडी फिक्स्चरले खुला परिवेश हावामा तातो बहाउँछ। उच्च-गतिको ट्रेनमा, प्रकाशको आवास प्रायः ठूलो, तातो उत्पन्न गर्ने HVAC डक्टको मुनि इन्सुलेटेड छत प्यानलमा राखिन्छ। फिक्स्चर वरपरको परिवेशको तापक्रम पहिले नै बढेको छ, प्रभावकारी शीतलनको लागि आवश्यक डेल्टा-टी (तापमान भिन्नता) लाई तीव्र रूपमा घटाउँदै।

नयाँ एक्सट्रुजन प्रोफाइलको लागि महँगो उपकरण काट्नु अघि, थर्मल व्यवस्थापन डिजिटल रूपमा मान्य हुनुपर्छ। आधुनिक ईन्जिनियरिङ् कार्यप्रवाहहरूले अब एआई-सहयोगित थर्मल सिमुलेशन सफ्टवेयरको प्रयोग गर्दछ कि कसरी तातो एक सीमित ठाउँमा आवासको माध्यमबाट सर्छ भनेर मोडेल गर्न।

सिमुलेशन मोडेलले LED डायोडबाट थर्मल पाथवे, थर्मल पेस्ट मार्फत, PCB मा, र 6063-T5 एल्युमिनियम फिनहरू मार्फत बाहिर निस्कन्छ। एआई-संचालित सॉल्भरहरूले सयौं फिन ज्यामितिहरू द्रुत रूपमा दोहोर्याउन सक्छन् - तातो सिङ्कको मोटाई, स्पेसिङ, र कोण समायोजन गर्दै-अनावश्यक तौल थप नगरी सतह क्षेत्रलाई अधिकतम बनाउने सही कन्फिगरेसन फेला पार्न। तौल रेल वाहन डिजाइन मा एक महत्वपूर्ण मेट्रिक हो; भारी आवासहरूले रेलको समग्र द्रव्यमान बढाउँछ, ऊर्जा खपत बढाउँछ। तातो अपव्ययलाई डिजिटल रूपमा प्रमाणीकरण गरेर, इन्जिनियरहरूले थर्मल व्यवस्थापन रेल एलईडी आवास डिजाइन गर्न सक्छन् जसले डायोड जंक्शन तापमानलाई 80 डिग्री सेल्सियस भन्दा कम राख्छ जबकि एल्युमिनियम प्रोफाइलको द्रव्यमानलाई न्यूनतम गर्दछ।

अनुकूलन एल्युमिनियम र पोलीकार्बोनेट प्रोफाइलहरूमा निर्माणको लागि डिजाइन (DFM)

सबैभन्दा अप्टिमाइज गरिएको CAD मोडेल पनि बेकार छ यदि यो भरपर्दो रूपमा स्केलमा निर्माण गर्न सकिँदैन। एल्युमिनियम र प्लास्टिकहरू बाहिर निकाल्न सामग्रीको प्रवाह, शीतलन दरहरू, र घर्षणमा सटीक नियन्त्रण चाहिन्छ। Dongguan जिनेन लाइटिङ टेक्नोलोजी (JE) ले 20 प्लास्टिक र 5 एल्युमिनियम एक्स्ट्रुजन लाइनहरू सञ्चालन गर्दछ, जसले उपकरणको चरण अघि संरचनात्मक त्रुटिहरू समात्न DFM समर्थन प्रदान गर्दछ।

इन्जिनियरिङ गर्दा कअनुकूलन एलईडी रेल वाहन प्रकाश आवास, यी विशिष्ट DFM कार्यहरू पालना गर्नुहोस्:

1. ब्यालेन्स पर्खाल मोटाई:सुनिश्चित गर्नुहोस् कि तपाईंको एल्युमिनियम प्रोफाइलको क्रस-सेक्शन एक समान पर्खाल मोटाई छ। बाक्लो खण्डहरू पातलो खण्डहरू भन्दा ढिलो चिसो हुन्छ। यदि भारी माउन्टिङ फ्ल्यान्ज पातलो ताप-सिंक फिनको छेउमा बस्छ भने, असमान शीतलनले प्रोफाइललाई ताना वा ट्विस्ट गराउनेछ किनकि यसले एक्सट्रुजन डाइबाट बाहिर निस्कन्छ। मोटाई संक्रमण क्रमिक राख्नुहोस्।
2. PC को लागि उदार स्न्याप-फिट सहिष्णुता डिजाइन गर्नुहोस्:पोलीकार्बोनेट चिसो भएपछि संकुचित हुन्छ। इन्टरलकिङ ट्र्याकहरू डिजाइन गर्दा जहाँ PC डिफ्यूजरले एल्युमिनियम आधारमा स्न्याप गर्छ, दुवै सामग्रीको लागि थर्मल विस्तार गुणांकहरू गणना गर्नुहोस्। एक सटीक विस्तार अंतर छोड्नुहोस्। यदि फिट धेरै तंग छ भने, ट्रेन तातो हुँदा PC बाहिर निस्कनेछ।
3. इन्जिनियर दीप गास्केट च्यानलहरू:IP65 मूल्याङ्कनलाई सिलिकनको टुक्रा कम्प्रेस गर्नुभन्दा बढी चाहिन्छ। एल्युमिनियम एक्सट्रुजनमा समर्पित, U-आकारको रिटेन्सन च्यानल डिजाइन गर्नुहोस्। च्यानलको पर्खालहरू मेकानिकली रूपमा ग्यास्केटलाई ठाउँमा लक गर्न पर्याप्त गहिरो हुनुपर्छ ताकि यो पार्श्व कम्पन अन्तर्गत घुम्न वा सार्न सक्दैन।
4. प्लास्टिक प्रोफाइलहरूमा खाली गुफाहरू कम गर्नुहोस्:प्लास्टिक एक्सट्रुसनहरूमा खाली खण्डहरूलाई जटिल, महँगो भित्री मन्ड्रेलहरू चाहिन्छ। सम्भव भएसम्म, बन्द ट्युबुलर खण्डको सट्टा सपोर्ट गर्ने रिबहरू सहितको एकल-भित्ता प्रोफाइलको रूपमा पीसी कभर डिजाइन गर्नुहोस्। यसले टूलिङ्ग लागत घटाउँछ र एक्स्ट्रुजन लाइनमा उत्पादनलाई गति दिन्छ।

अमेरिकी ट्रान्जिट खरीद मानकहरूसँग OEM एक्सट्रुजन क्षमताहरू पङ्क्तिबद्ध गर्दै

अमेरिकी बजारमा रेल लाइटिङ फिक्स्चर ल्याउनको लागि स्थानीयकृत FTA दिशानिर्देशहरूदेखि कठोर सुरक्षा प्रमाणपत्रहरूसम्म खरिद चश्माहरूको जटिल वेब नेभिगेट गर्न आवश्यक छ। यूएस ट्रान्जिट अधिकारीहरूले दीर्घकालीन विश्वसनीयता र अनुपालनको आधारमा बोलपत्रहरूको मूल्याङ्कन गर्छन्, जसले प्रकाश निर्माता र विस्तारद्वारा, तिनीहरूका कम्पोनेन्ट आपूर्तिकर्ताहरूमा भारी जिम्मेवारी सार्न सक्छ।

सोर्सिङ मानक व्यावसायिक एक्सट्रुसनले झटका, कम्पन, र आगो-परीक्षण चरणहरूमा विफलताको नेतृत्व गर्नेछ। तपाईंलाई एक OEM साझेदार चाहिन्छ जसको निर्माण आधार रेखा पहिले नै ट्रान्जिट-ग्रेड आवश्यकताहरूसँग पङ्क्तिबद्ध छ। JE ले विश्वव्यापी रूपमा OEM प्रकाश निर्माताहरूलाई आपूर्ति गर्दछ, मानक अनुप्रयोगहरूको लागि सार्वजनिक मोल्डहरू र स्वामित्व, उच्च-विशिष्ट डिजाइनहरूको लागि निजी मोल्डहरू प्रदान गर्दछ।

6063-T5 एल्युमिनियम र EN45545-अनुरूप पोली कार्बोनेटको लागि आवश्यक सहिष्णुताहरू स्वाभाविक रूपमा बुझ्ने निर्मातासँग साझेदारी गरेर, तपाईंले उत्पादन विकासको परीक्षण-र-त्रुटि चरण हटाउनुहुन्छ। तपाईंले घरहरू पाउनु हुन्छ जुन सफासँग सँगै स्न्याप हुन्छ, कडा रूपमा बन्द हुन्छ, र रेल वातावरणको अथक मेकानिकल दुरुपयोगबाट बच्न सकिन्छ। अनुकूलन प्रोफाइलहरूमा प्राविधिक विशिष्टताहरूको लागि वा अवस्थित ट्रान्जिट-रेडी मोल्डहरूको समीक्षा गर्न, प्रमाणित मूल्याङ्कन गर्नुहोस्OEM सबवे प्रकाश आवास निर्माताजसले तपाइँको अर्को ट्रान्जिट परियोजनाको मागको सटीक मेकानिकल आधार प्रदान गर्न सक्छ।
